Пневомраспределители П-РO3

Пневмораспределитель
золотниковый П-РО3

Пневмораспределители золотниковые
П-РО3

Пневмораспределители золотниковые предназначены для изменения направления сжатого воздуха в зависимости от внешних управляющих воздействий в пневматических системах управления.
Пневмораспределители работают на сжатом воздухе, класс загрязненности которого не грубее 10 по ГОСТ 17433, содержащем распыленное масло вязкостью от 10 до 35 мм²/с (сСт) при температуре плюс 50 град. С с концентрацией из расчета 1-2 капли на 1 м³ воздуха приведенного к условиям по ГОСТ 2939, или не содержащем масло.
Пневмораспределители изготавливаются в климатических исполнениях УХЛ, категории размещения 4 по ГОСТ 15150.

Пневмораспределители изготавливаются со следующими исполнениями по виду управления:

М11 —с механическим управлением толкателя (шток) (чертеж)
М12 — с механическим управлением рычагом и роликом

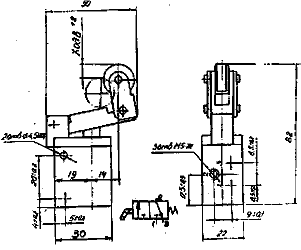

М13 —с механ. управлением ломающимся рычагом и роликом (чертеж)
Р14 — с ручным управлением кнопкой (чертеж)

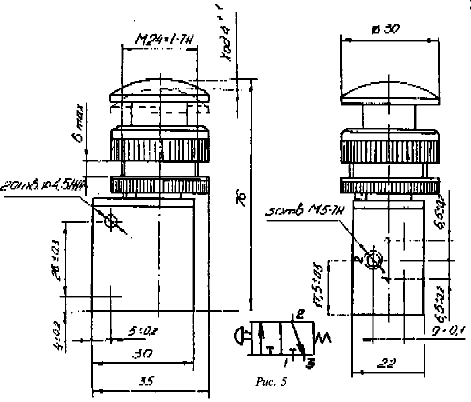

Р15 — с ручным управлением грибовидной кнопкой (чертеж)

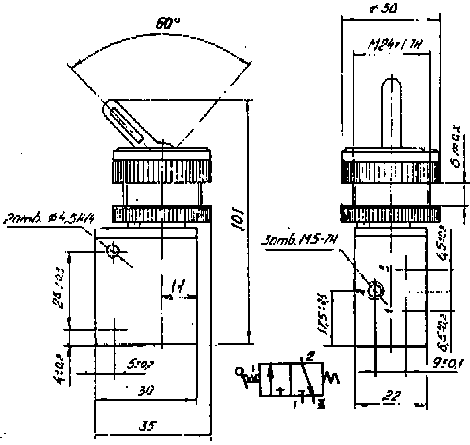

Ф — с ручным управлением рычагом (тумблер) (чертеж)
П1 —с односторонним пневмоуправлением и пружинным возвратом
П2 — с двухсторонним пневматическим управлением

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Данные
Параметр	*М11*	*М12*	*М13*	*Р14*	*Р15*	Ф	П1	П2
1. Условный проход, мм	2,5
2. Номинальное давление, мПа	1,0
3. Пропускная способность Kv м ³/ч, не менее	0,1
4. Сила на органах управления, Н, не более	20	15	15	8	12	25	-	-
5. Масса, кг, не более	0,09	0,13	0,14	0,12	0,13	0,17	0,12	0,12
6. Время срабатывания, с, не более: - включение - выключение	- -	- -	- -	- -	- -	- -	0,01 0,01	0,01 -
7. Макс. число срабатываний , с ^-1	-	-	-	-	-	-	20	20
8. Мин. давление управл., МПа	-	-	-	-	-	-	0,14	0,14
