Пневомраспределители крановые П-Р4Ф.2

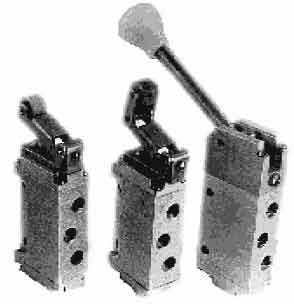

Пневмораспределитель
П-Р4Ф.2 с механическим и ручным управлением

Пневмораспределители
П-Р4Ф.2 с механическим и ручным управлением

Пневмораспределители П-Р4Ф.2, предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления. Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное минеральное масло вязкостью от 10 до 35 мм² (при температуре 50°С с концентрацией из расчета 1-2 капли на 1 м³ воздуха, приведенного к нормальным условиям (температура 20°С, давление 101325 Па). Вибропрочность и виброустойчивость распределителей соответствуют II степени жесткости по ГОСТ 28988-91.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Исполнение
	М1	М2	Р1	Р2	Р3
1. Условный проход, мм	4
2. Номинальное давление, МПа	1,0
3.Минимальное давление, МПа	0,3
4. Пропускная способность, Kv, м³/ч, не менее	0,6
5. Максимальное число срабатываний, с^-1	1	1	-	-	-
6. Масса, кг, не более	0,35				0,25
7. Усилие на органе уравления, не более, Н	100			40
8. Количество линий	5				5

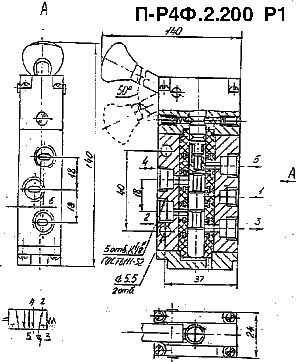

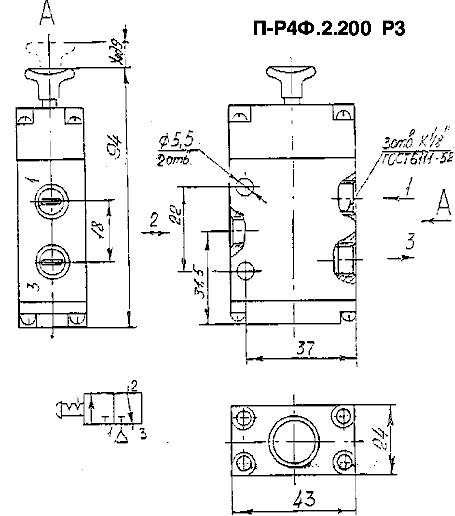

Габаритные чертежи
П-Р4Ф.2.200 М1	П-Р4Ф.2.200 М2	П-Р4Ф.2.200 Р1	П-Р4Ф.2.200 Р2	П-Р4Ф.2.200 Р3
Отверстия для присоединения внешних пневмолиний маркируются следующими цифрами: 1 —для подвода воздуха; 2 и 4 —для выхода к потребителю; 3 и 5 — для выхода в атмосферу. При установке распределителей исполнений П-Р4Ф.2.200 М1 и П-Р4Ф.2.200 М2 необходимо обеспечить полный ход ролика 14 мм. Распределители работают в любом пространственном положении.
