Пневомраспределители П-Р 2.40

Пневмораспределитель
двухлинейный П-Р 2.40

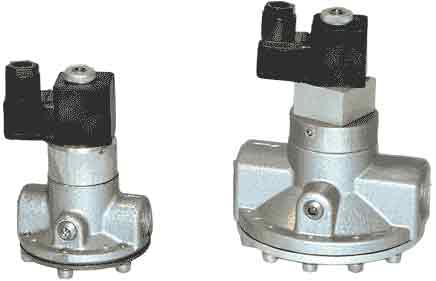

Пневмораспределители двухлинейные
П-Р 2.16; 2.25; 2.40

Пневмораспределители — двухлинейные, нормально-закрытые с электромагнитным управлением.

Предназначены для управления потоком сжатого воздуха в пневмоприводах и пневмосистемах различного назначения.

ТИПОРАЗМЕРЫ

Обозначение Размеры, мм

L B H h D

П-Р 2.16 90 85 130 16 К1/2"

П-Р 2.25 130 123 167 22 К1"

П-Р 2.40 170 160 237 26 М 48х2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Данные

П-Р 2.16 П-Р 2.25 П-Р 2.40

1. Условный проход, мм 16 25 40

2. Номинальное давление, МПа 1,0

3. Расход воздуха при номинальном давлении, м³/мин, не менее 0,3 0,5 1,0

4. Электрическое напряжение, В:
-постоянного тока
-переменного тока 50/60 Гц
12, 24, 48
36, 110, 220

5. Номинальная мощность электромагнита, не более
-постоянного тока, Вт
-переменного тока 50/60 Гц, ВА

7
9

6. Максимальное колическтво срабатываний, мин^-1 16 25 40

7. Габаритные размеры, мм 200х100х100 300х130х130 300х170х170

8. Присоединительная резьба К1/2" К1" М 48х2

ВАРИАНТЫ ИСПОЛНЕНИЯ

Обозначение	Варианты исполнения
П-Р 2.XX xxx УХЛ4	Условный проход (16; 25; 40)
П-Р 2.хх Xxx УХЛ4	Присоединение к электросети: 1-через сальник; 2-через разъем; 3-без сальника
П-Р 2.хх хXх УХЛ4	Род тока: 1-постоянный; 2-переменный 50/60 Гц
П-Р 2.хх ххX УХЛ4	Напряжение, В 1-12; 2-24; 3-36; 4-48; 5-110; 6-220
