Пневмораспределитель
крановый КРу16

Пневмораспределители
крановые КРу16

Пневмораспределитель крановый с ручным управлением предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах различного назначения.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло вязкостью от 10 до 35 мм²/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1 м³ воздуха, приведенного к нормальным условиям (температура 20°С, давление 101325 Па). Вибропрочность и виброустойчивость распределителей соответствуют II степени жесткости по ГОСТ 28988-91. При монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм). Присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются на чертежах следующим образом: 1 — для подвода воздуха; 2, 4, 6, 8 — для выхода к потребителю; 3 — для выхода в атмосферу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Исполнение
Параметр	1	2	3	4	5	6	7	8	9	10
1. Номинальное давление, мПа	1,0
2. Условный проход, мм	16	10	16	10	10	16	10	10	6	6
3. Количество линий	4						6		4
4. Количество позиций	3		2			3
5. Присоединение к пневмосистеме	Бок.			Ниж.	Бок.	Ниж.	Бок.	Ниж.	Бок.	Ниж.
6. Пропускная способность, Кv, м3/ч, не менее	2,5	1,3	2,5	1,3	1,3	2,5	1,3	1,3	0,6	0,6
7. Усилие на органе уравления, не более, Н	40
8. Общая утечка воздуха, см³/мин, не более	200
9.Присоединительная резьба по ГОСТ6111-52	К1/2"	К3/8"	К1/2"	К3/8"	К3/8"	К1/2"	К3/8"	К3/8"	К1/4"	К1/4"
10. Масса, кг	0,9								0,5

Габаритные чертежи

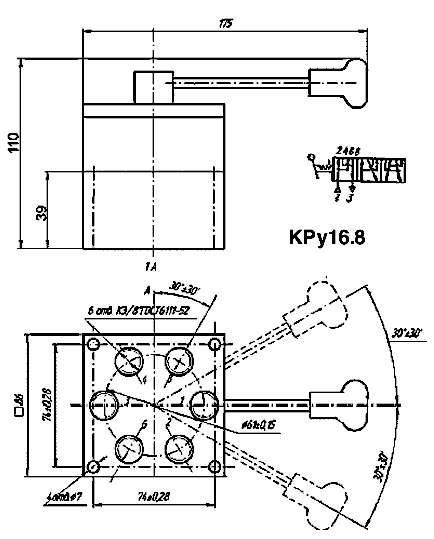

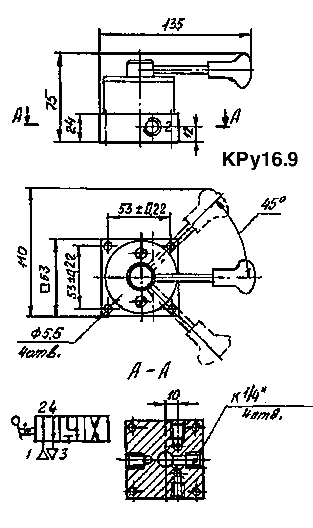

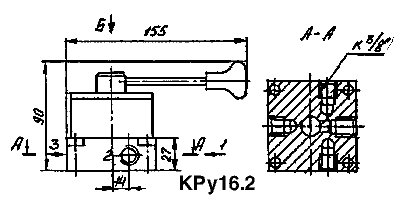

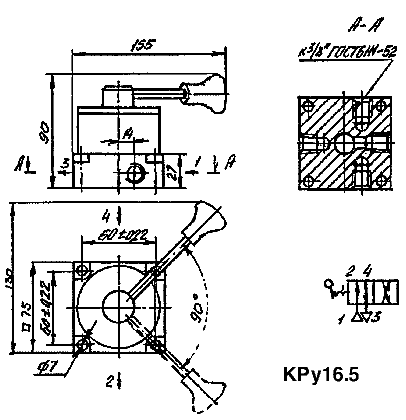

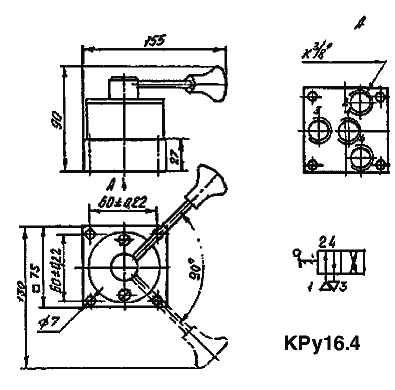

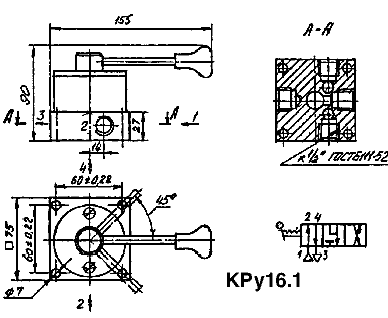

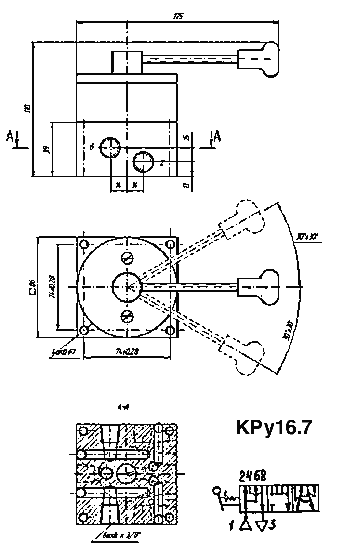

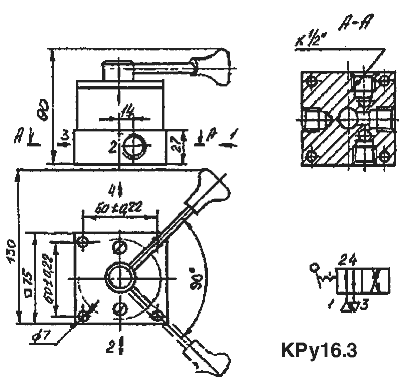

КРу16.1	КРу16.2	КРу16.3	КРу16.4	КРу16.5	КРу16.6	КРу16.7	КРу16.8	КРу16.9	КРу16.10
